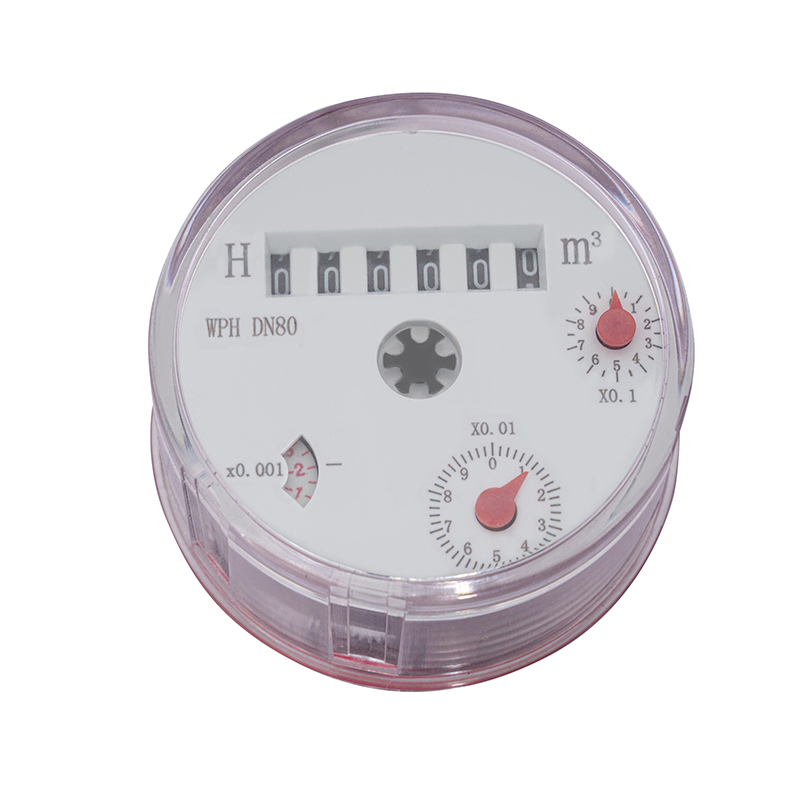

Personalizzato Gruppo sensore contatore d'acqua Produttori

Quali sono i processi ingegneristici fondamentali e i requisiti dei materiali per ottenere un assemblaggio affidabile dei sensori dei contatori dell'acqua nella metrologia ad alta precisione?

L'integrità di qualsiasi strumento di misura moderno, in particolare quelli utilizzati per la misurazione critica del flusso come contatori dell'acqua e monitor industriali, si basa fondamentalmente sulla precisione e sulla durata dei suoi componenti interni. Gruppo sensore contatore dell'acqua . Questo gruppo non è semplicemente un componente ma un sistema meticolosamente progettato in cui gli elementi elettronici devono essere integrati in un alloggiamento progettato per resistere ad ambienti operativi difficili e continui. La sfida sta nel trasformare un componente elettronico sensibile in una parte robusta e certificabile di un sistema meccanico più ampio.

I processi ingegneristici coinvolti in questa trasformazione sono complessi e abbracciano la scienza dei materiali, la microfabbricazione e l’assemblaggio meccanico di precisione. L'obiettivo finale è garantire che il sensore mantenga la calibrazione e la longevità funzionale per molti anni, indipendentemente dalla fluidodinamica, dalle fluttuazioni di temperatura o dallo stress meccanico esterno.

Sezione uno: Il ruolo della precisione nel gruppo sensore del contatore dell'acqua per gli strumenti di flusso

Nelle applicazioni di misurazione del flusso, il gruppo sensore del contatore dell'acqua costituisce l'interfaccia tra il fluido da misurare e l'unità di elaborazione del segnale elettronico. Questo gruppo deve svolgere la sua funzione senza interrompere il profilo del flusso, introdurre contaminazioni o subire degrado nel tempo. Due tipi principali di sensori illustrano la natura critica del loro assemblaggio.

Assemblaggio di trasduttori ad ultrasuoni:

I misuratori di portata ad ultrasuoni si basano sulla tempistica precisa delle onde sonore trasmesse attraverso il fluido. L'assemblaggio del trasduttore ultrasonico è fondamentale per le sue prestazioni.

Integrazione degli elementi piezoelettrici: Il nucleo del trasduttore è il cristallo piezoelettrico. Il cristallo deve essere incollato al supporto e alla faccia anteriore utilizzando una resina epossidica conduttiva specializzata. Lo spessore e l'uniformità di questo strato adesivo influiscono direttamente sull'efficienza di trasmissione e ricezione delle onde sonore. Un legame incoerente introduce perdita e dispersione del segnale, portando a errori di misurazione.

Sigillatura e incapsulamento: Poiché il trasduttore è generalmente a diretto contatto con acqua o altri fluidi, è obbligatorio un robusto incapsulamento. Ciò comporta lo stampaggio a pressione dell'intero assemblaggio all'interno di un polimero chimicamente resistente o di un composto ceramico. Il processo di sigillatura deve garantire l'assenza di ingresso di umidità, che è la causa principale di guasti elettronici a lungo termine in ambienti umidi. Le tecniche di incapsulamento sotto vuoto vengono spesso impiegate per eliminare sacche d'aria che potrebbero compromettere l'integrità strutturale sotto pressione.

Strato di corrispondenza acustica: Una fase critica dell'assemblaggio prevede l'applicazione di uno strato di adattamento acustico tra la faccia del trasduttore e il fluido. Questo strato ottimizza il trasferimento dell'energia sonora nel liquido. Lo spessore di questo strato deve essere controllato entro micrometri, rendendo necessarie condizioni di assemblaggio automatizzate e in camera bianca per prevenire la contaminazione da particelle che potrebbe alterare le proprietà acustiche.

Assemblaggio delle bobine del sensore elettromagnetico:

I dispositivi di misurazione del flusso elettromagnetico utilizzano sensori per rilevare la tensione indotta quando un fluido conduttivo passa attraverso un campo magnetico. Ciò richiede l'assemblaggio di bobine magnetiche ed elettrodi altamente accurati.

Avvolgimento e posizionamento della bobina: Il campo magnetico è generato da bobine avvolte con precisione. La sezione del filo e il numero di spire devono essere uniformi e le bobine devono essere posizionate simmetricamente all'interno del corpo del misuratore. Qualsiasi asimmetria nel posizionamento o nell'avvolgimento della bobina crea un campo magnetico non uniforme, con conseguenti letture del flusso imprecise. Avvolgitrici automatizzate e sistemi di verifica senza contatto vengono utilizzati per confermare la geometria della bobina prima dell'assemblaggio finale.

Montaggio dell'elettrodo e finitura superficiale: Gli elettrodi di misurazione devono essere a filo con la superficie interna del tubo di flusso per evitare turbolenze o accumulo di detriti. Il processo di montaggio prevede generalmente guarnizioni ad alta resistenza e resistenti alla corrosione e lavorazione meccanica di precisione dell'alloggiamento dell'elettrodo. La finitura superficiale degli elettrodi stessi deve essere estremamente liscia per evitare reazioni elettrochimiche che potrebbero causare disturbi o derive del segnale.

Messa a terra e schermatura: Il gruppo deve incorporare una robusta schermatura elettromagnetica per proteggere i sensibili elettrodi di misurazione da disturbi elettrici e interferenze esterne. Una corretta messa a terra all'interno del gruppo è fondamentale per respingere il rumore di modo comune che può corrompere i segnali di tensione a basso livello generati dal fluido che scorre.

Il successo dell'esecuzione di queste impegnative fasi di assemblaggio è sostenuto da una catena industriale completa, dalla progettazione iniziale e produzione dello stampo fino all'assemblaggio finale e alla verifica. Questo approccio rigoroso all'integrazione dei componenti di precisione è ciò che consente ai produttori specializzati di tecnologia degli strumenti, come Ningbo Water Cube Instrument Technology Company Limited, di fornire sul mercato contatori dell'acqua accurati e affidabili.

Quali sono le sfide chiave dell'ingegneria e della scienza dei materiali inerenti alla produzione in grandi volumi e alla verifica complessa dei gruppi di sensori di livello strumentale?

Portare la produzione di gruppi di sensori ad alta precisione da prototipi di laboratorio a milioni di unità in un ambiente produttivo presenta notevoli ostacoli in termini di ingegneria e scienza dei materiali. La sfida è mantenere la precisione a livello nanometrico e la stabilità a lungo termine, ottimizzando al contempo costi e produttività. Il processo richiede un controllo meticoloso su ogni variabile, dalla purezza delle materie prime all'esatto tempo di polimerizzazione dei composti adesivi.

Sezione Due: Sfide, verifica e direzioni future

Le difficoltà intrinseche di combinare elettronica flessibile, componenti rigidi e fluidodinamica in un unico prodotto durevole guidano l’innovazione continua nella produzione e nel controllo qualità.

Sfide della scienza dei materiali nell'assemblaggio:

Corrosione e resistenza chimica: I gruppi sensore sono costantemente esposti all'acqua, che spesso contiene sali disciolti, cloro e altri prodotti chimici. Tutti i materiali di contatto, compresi l'alloggiamento del sensore, gli elettrodi e gli agenti di incapsulamento, devono presentare un'eccezionale resistenza alla degradazione chimica e alla corrosione galvanica. L'utilizzo di materiali chimicamente stabili, come gradi specializzati di acciaio inossidabile, polimeri PEEK o composti epossidici, è essenziale per garantire una vita operativa decennale.

Corrispondenza di stress termico e meccanico: I diversi materiali all'interno dell'assieme si espandono e si contraggono a velocità diverse quando sottoposti a variazioni di temperatura. Questa differenza nei coefficienti di dilatazione termica può indurre stress sui componenti del sensore, causando guasti ai giunti, incrinature delle guarnizioni o deriva del segnale. L'assemblaggio di precisione deve utilizzare strati di interfaccia o materiali che assorbono le sollecitazioni con proprietà termiche strettamente corrispondenti per mitigare questi effetti. Gli stessi agenti leganti devono rimanere stabili ed elastici in un ampio intervallo di temperature operative.

Controllo della purezza e della contaminazione: La presenza di micropolveri o residui organici durante l'incollaggio può compromettere l'adesione e la sigillatura a lungo termine dell'assieme. La produzione in grandi volumi richiede rigorosi protocolli per camere bianche e fasi di pulizia automatizzate, come l'incisione al plasma, prima delle operazioni critiche di incollaggio. La contaminazione sulla superficie di un sensore a ultrasuoni, ad esempio, può modificarne drasticamente l'impedenza acustica e comprometterne permanentemente la precisione.

Verifica complessa e controllo qualità:

La verifica non è solo un controllo finale; è una parte intrinseca del processo di assemblaggio, garantendo che il sensore soddisfi i rigorosi standard metrologici internazionali prima dell'integrazione nello strumento finale.

Calibrazione e test del flusso: Ogni sensore assemblato o movimento del misuratore deve essere calibrato utilizzando standard primari tracciabili su banchi di prova di flusso accreditati. Ciò comporta il funzionamento dell'insieme attraverso un intervallo definito di portate e il confronto del segnale di uscita con una misurazione di volume o massa nota. La curva di calibrazione generata durante questo processo viene memorizzata in modo permanente e utilizzata dal firmware dello strumento per correggere i dati grezzi del sensore.

Test di pressione e perdite: L'integrità strutturale del sigillato Gruppo sensore contatore dell'acqua viene verificato utilizzando test di pressione idraulica che superano la pressione operativa massima specificata. Qualsiasi perdita, anche a livello microscopico, indica un fallimento nelle fasi di sigillatura o incollaggio dell'assemblaggio. Questi test devono essere condotti in condizioni di temperatura controllata per tenere conto degli effetti di espansione del materiale.

Test di stabilità e invecchiamento a lungo termine: Per prevedere l’affidabilità a lungo termine del sensore, vengono eseguiti test di invecchiamento accelerato. Ciò implica sottoporre il sensore assemblato a variazioni cicliche di temperatura, umidità e pressione in un breve periodo per simulare anni di funzionamento. La registrazione dei dati durante questi stress test verifica che il punto zero e la sensibilità del sensore rimangano entro limiti accettabili, fornendo dati cruciali sulla durabilità dei materiali e degli agenti leganti dell'assemblaggio.

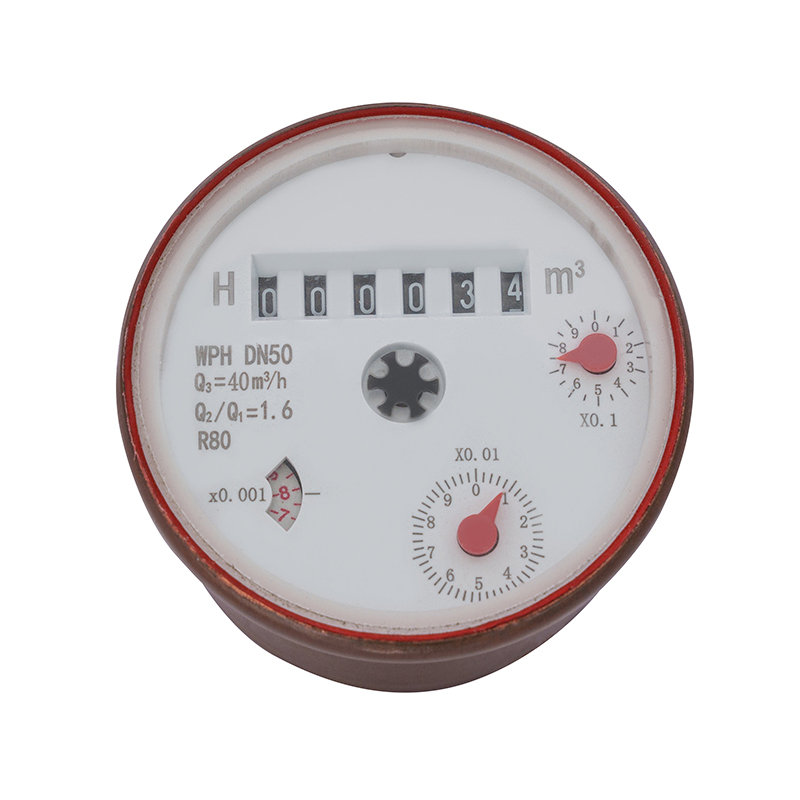

Gruppo sensore per contatori dell'acqua ottimizzato per la metrologia del flusso: il nucleo ingegneristico di precisione e durata

L'applicazione affidabile della misurazione dei fluidi ad alte prestazioni, soprattutto nei contatori dell'acqua di grande diametro, dipende interamente dalla riuscita costruzione del gruppo sensore interno del contatore dell'acqua. Questo componente funge da nucleo tecnico dello strumento, responsabile della conversione della dinamica fisica dei fluidi in segnali elettronici precisi. Pertanto, il processo di produzione del gruppo sensore del contatore dell'acqua deve garantire che i suoi elementi elettronici sensibili siano integrati all'interno di una struttura meccanicamente e chimicamente robusta, garantendo anni di funzionamento senza problemi. Viene adottata una politica di tolleranza zero per qualsiasi deviazione nel processo di produzione del gruppo sensore del contatore dell'acqua, poiché anche i difetti minori porteranno direttamente a imprecisioni di misurazione o a guasti prematuri del sistema.

Nucleo di produzione: fabbricazione e integrazione ad alta precisione del gruppo sensore del contatore dell'acqua

La progettazione e la produzione del Gruppo sensore contatore dell'acqua combina la scienza dei materiali con tecniche di fabbricazione ad alta precisione per garantire che le prestazioni del dispositivo di misurazione finale soddisfino specifiche rigorose. Questo processo copre i requisiti critici di integrazione per entrambi i principali tipi di gruppi di sensori per contatori dell'acqua: elettromagnetico e ultrasonico.

Incollaggio e incapsulamento di precisione del gruppo sensore del contatore dell'acqua a ultrasuoni: Il cuore della misurazione a ultrasuoni risiede nella perfetta trasmissione e ricezione dei segnali acustici. Ciò richiede l'uso di resina epossidica conduttiva ad alta precisione per legare i cristalli piezoelettrici (la fonte di energia per gli impulsi acustici) allo strato corrispondente. L'applicazione di questo adesivo deve essere uniforme ed estremamente sottile, generalmente controllata da sistemi automatizzati in condizioni di vuoto per prevenire l'introduzione di disadattamento di impedenza acustica, eliminare la dispersione del segnale e garantire la sensibilità dell'adesivo. Gruppo sensore contatore dell'acqua . Inoltre, i fili sottili che collegano i cristalli al circuito del segnale principale devono essere fissati utilizzando microsaldature o tecniche di saldatura specializzate per resistere alle vibrazioni continue e ai cicli termici senza deriva della resistenza. Infine, i componenti elettronici dell'intero gruppo sensore del contatore dell'acqua sono incapsulati in un polimero ad alta densità, chimicamente inerte per garantire la sigillatura ed eliminare i vuoti microscopici, garantendo così la stabilità elettrica e meccanica a lungo termine del gruppo sensore del contatore dell'acqua in ambienti umidi.

Avvolgimento della bobina e sigillatura dell'elettrodo per il gruppo sensore elettromagnetico del contatore dell'acqua: Per il gruppo sensore elettromagnetico del contatore dell'acqua, la precisione è incarnata nell'integrazione del sistema di generazione del campo magnetico e degli elettrodi di misurazione. Le bobine magnetiche devono essere avvolte con precisione geometrica estremamente elevata, con consistenza del diametro del filo e conteggio preciso delle spire monitorate da apparecchiature automatizzate sotto tensione continua. Qualsiasi deviazione nel campo magnetico influisce direttamente sulla precisione del gruppo sensore del contatore dell'acqua. Gli elettrodi che rilevano la tensione devono essere installati a filo con la parete interna del tubo di flusso per evitare turbolenze e accumulo di detriti. La sigillatura dei punti di penetrazione degli elettrodi utilizza guarnizioni in ceramica o vetro ad alta resistenza e chimicamente resistenti, fondamentali per garantire la natura a prova di perdite del gruppo sensore del contatore dell'acqua. Allo stesso tempo, è necessario integrare uno schermo conduttivo e un percorso di messa a terra adeguato, trattando la sensibile elettronica di misurazione e il Gruppo sensore contatore dell'acqua involucro come gabbia di Faraday per isolare efficacemente le interferenze elettromagnetiche esterne e proteggere il debole segnale di misurazione.
