Personalizzato Contatore d'acqua WPD Produttori

Introduzione al contatore per acqua ad ala a spirale orizzontale ad ampio raggio WPD

L’acqua è il bene più prezioso del pianeta e una misurazione accurata è fondamentale per una gestione efficiente ed equa delle risorse idriche. Nelle applicazioni con condotte di grandi dimensioni e ad alto flusso, la richiesta di contatori d'acqua va oltre il semplice conteggio; richiede un contatore capace di ampio campo di misura ed eccezionale affidabilità a lungo termine. È in questo contesto che il Contatore per acqua ad ala a spirale orizzontale ad ampio raggio WPD è stato sviluppato, diventando uno strumento indispensabile nella moderna misurazione delle risorse idriche.

Il ruolo e l'importanza del contatore dell'acqua ad ala a spirale orizzontale ad ampio raggio WPD nella moderna gestione delle risorse idriche

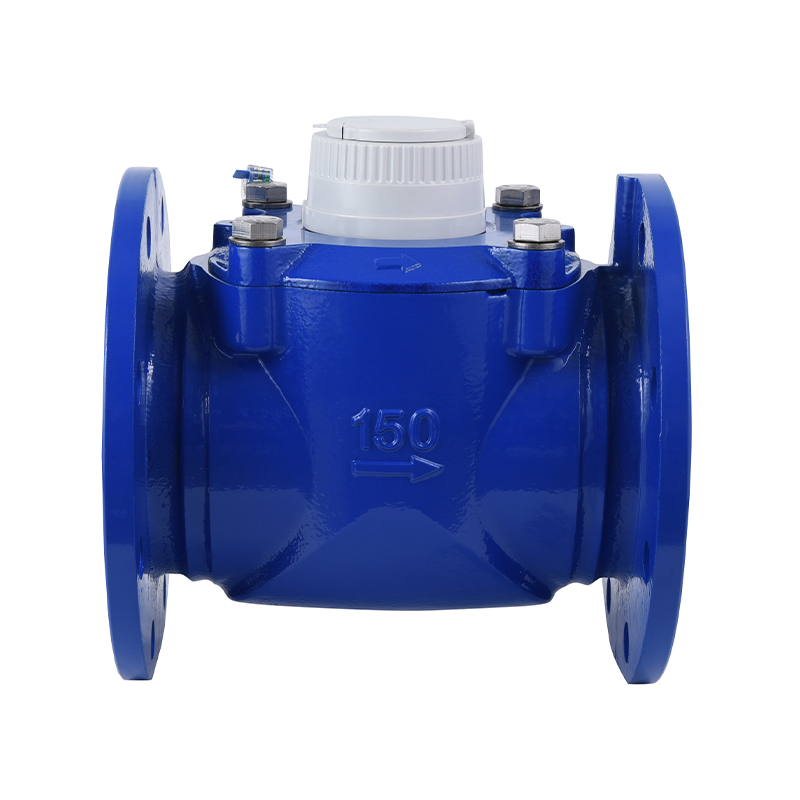

Il Contatore per acqua ad ala a spirale orizzontale ad ampio raggio WPD è un misuratore di velocità progettato per soddisfare precise esigenze di misurazione in ambienti ad alta velocità e di grande diametro come l'approvvigionamento idrico comunale, l'uso industriale su larga scala e l'irrigazione agricola. Rispetto ai tradizionali contatori a getto singolo o multiplo, la caratteristica principale del contatore dell'acqua WPD è la sua capacità di "ampio raggio". Ciò significa che mantiene un'elevata precisione (Accuracy) su uno spettro di flusso estremamente ampio, dai flussi di perdita minimi ai flussi di picco a pieno carico. Questa prestazione è fondamentale per i servizi idrici che gestiscono le aree distrettuali (DMA) e controllano le perdite, poiché identifica e quantifica in modo efficace l'"acqua non fatturata", con un impatto diretto sulla redditività aziendale e sulla sostenibilità idrica.

Perché la misurazione accurata del flusso d'acqua è vitale per gli utenti

Che si tratti di utenti residenziali, imprese commerciali o grandi aziende industriali, la misurazione accurata del flusso d'acqua è la base per transazioni eque e un'allocazione ottimizzata delle risorse.

Per i fornitori di acqua: Garantire che ogni goccia d'acqua venga registrata con precisione è un prerequisito per la protezione delle entrate. Inoltre, monitoraggio con alta precisione Contatore per acqua ad ala a spirale orizzontale ad ampio raggio WPD consente il rilevamento tempestivo e la risoluzione di perdite nelle tubazioni o consumi anomali.

Per gli utenti commerciali e industriali: I costi dell’acqua rappresentano spesso una spesa operativa significativa. I dati affidabili forniti dal contatore dell'acqua WPD aiutano le aziende con una meticolosa contabilità dei costi, monitoraggio dell'acqua di processo e miglioramenti della conservazione dell'acqua.

Per gli utilizzatori agricoli: Nell’irrigazione, la misurazione precisa del consumo di acqua è essenziale per controllare i volumi di applicazione, prevenire un’estrazione eccessiva e ottenere un utilizzo dell’acqua scientifico.

Design e forza aziendale dietro il contatore dell'acqua WPD

Il high performance of the Contatore per acqua ad ala a spirale orizzontale ad ampio raggio WPD è inseparabile dalla progettazione professionale e dalla forza produttiva che lo supportano. Ningbo Water Cube Strumento Technology Co., Ltd. è un'azienda specializzata focalizzata sulla produzione di contatori d'acqua di grande diametro e movimenti di contatori dell'acqua.

Ningbo Water Cube Instrument Technology Co., Ltd. possiede una catena industriale completa e solida, che copre aspetti dalla progettazione e sviluppo del prodotto, alla produzione di stampi, alla lavorazione dello stampaggio a iniezione, all'assemblaggio e alla verifica. L'azienda aderisce al principio aziendale "Qualità prima di tutto, reputazione prima di tutto", utilizzando l'esperienza accumulata e la tecnologia più recente per fornire al mercato prodotti di misurazione di alta qualità. È proprio grazie alla forza del team di esperti Water Cube e alla sua intera catena industriale che il contatore dell'acqua WPD raggiunge la precisione e l'affidabilità apprezzate dai clienti. L'azienda mantiene inoltre una cooperazione a lungo termine con numerose imprese nazionali ed è ampiamente riconosciuta nel settore.

Panoramica dei principali vantaggi del contatore per acqua ad ala a spirale orizzontale ad ampio raggio WPD

Il WPD Water Meter, through its unique design, combines the durability of traditional mechanical meters with the precision of modern metering devices. Its horizontal installation ensures stable water flow as it enters the spiral wing vanes, effectively minimizing the impact of turbulence on measurement. Crucially, its Spiral Wing structure is specifically designed for high flow and low resistance, ensuring reliable metering across a wide range while maintaining low Head Loss. These characteristics of the WPD Wide Range Horizontal Spiral Wing Water Meter make it the ideal choice for applications demanding strict standards for metering accuracy, flow range, and long-term stability.

Principio di funzionamento e componenti principali del contatore dell'acqua WPD

Per comprendere le prestazioni superiori del contatore per acqua ad ala a spirale orizzontale ad ampio raggio WPD, è necessario esaminare il suo principio di misurazione principale e il design strutturale preciso. Essendo un misuratore di velocità, il suo funzionamento si basa sulla dinamica dei fluidi, convertendo il volume dell'acqua che scorre attraverso il misuratore in movimento meccanico misurabile.

Principio di funzionamento del contatore per acqua ad ala a spirale orizzontale: dal flusso d'acqua alla misurazione

Il operation of the WPD Wide Range Horizontal Spiral Wing Water Meter (WPD Water Meter) is based on velocity measurement. Water flows in a specific direction through the meter's internal measuring chamber, driving the rotation of the Spiral Wing impeller installed in the flow path.

Azionamento del flusso: Il meter incorporates a special flow guiding structure to ensure that the water flow impacts the vanes evenly and smoothly upon reaching the spiral wing. The higher the water velocity, the faster the spiral wing rotates.

Relazione tra velocità e portata: All'interno dell'intervallo di flusso designato, la velocità di rotazione dell'ala a spirale è direttamente proporzionale alla portata istantanea che passa attraverso il contatore.

Conversione meccanica e visualizzazione: Il rotation of the spiral wing is transmitted to the meter's counter via a precise transmission system (typically involving a magnetic coupling or gear train). The magnetic coupling design effectively isolates the water-wetted parts from the counter, ensuring the counter remains dry and clean, and preventing scaling or debris from interfering with readings. The counter accumulates the recorded rotations and converts them into the cumulative volume (e.g., cubic meters) readable by the user.

Il key to the WPD Wide Range Horizontal Spiral Wing Water Meter's ability to achieve "wide range" measurement lies in its Horizontal installation and the special geometric shape of its Spiral Wing. Horizontal installation ensures smooth axial flow, while the optimized spiral wing vanes are highly sensitive to low flow rates while effectively handling high-velocity impacts, preventing excessive wear and measurement deviation.

Design e componenti chiave: la base materiale per il dosaggio ad alta precisione

Una qualità elevata Contatore per acqua ad ala a spirale orizzontale ad ampio raggio WPD dipende dalla produzione precisa e dal controllo rigoroso di ogni componente. A questo proposito, Ningbo Water Cube Instrument Technology Co., Ltd. sfrutta i vantaggi dell'intera catena industriale per garantire l'eccellenza del prodotto.

Water Cube, in quanto azienda specializzata nella produzione di contatori d'acqua di grande diametro e movimenti di contatori, ha una profonda esperienza nella produzione di stampi e nella lavorazione dello stampaggio a iniezione. Questo è fondamentale per la produzione dell'ala a spirale ad alta precisione e a basso attrito e del meccanismo di misurazione. L'azienda pone la rigorosa selezione dei materiali e il controllo accurato sulle tolleranze di produzione al centro della sua politica di qualità, come sottolineato dal suo principio aziendale: "La qualità prima di tutto, la reputazione prima di tutto". È questa dedizione ai dettagli che garantisce che ogni contatore per acqua ad ala a spirale orizzontale ad ampio raggio WPD soddisfi rigorosi standard di misurazione e raggiunga un'eccezionale affidabilità a lungo termine.

Contatore per acqua ad ala a spirale orizzontale ad ampio raggio WPD Structure Diagram and Function Description

Strutturalmente, il design orizzontale del contatore dell'acqua WPD significa che l'acqua scorre lungo l'asse orizzontale. Il suo meccanismo di dosaggio principale è montato sull'asse centrale della tubazione. Ciò consente al misuratore di gestire portate e velocità più elevate rispetto ai misuratori a getto multiplo, riducendo al minimo la perdita di carico. Questo vantaggio progettuale lo rende la scelta preferita per applicazioni di grande diametro e flusso elevato. Il flusso è stabile e il momento di inerzia è basso, che è la garanzia tecnica affinché il contatore per acqua ad ala a spirale orizzontale ad ampio raggio WPD raggiunga un'elevata precisione su un'ampia gamma.

Caratteristiche principali e vantaggi del contatore per acqua ad ampio raggio WPD

Il WPD Wide Range Horizontal Spiral Wing Water Meter holds an important position in the market because its optimized design, building upon traditional spiral wing meters, addresses the common issue of insufficient accuracy in large-diameter meters at low flow rates, thus offering a series of unparalleled advantages.

Capacità di misurazione ad ampio raggio: elevata precisione a diverse velocità di flusso

Questo è il punto di vendita più importante del contatore per acqua ad ala a spirale orizzontale ad ampio raggio WPD. I misuratori di velocità tradizionali spesso subiscono un forte calo di precisione a basse portate, portando le aziende idriche a non essere in grado di misurare con precisione i bassi flussi durante le ore notturne o non di punta, in particolare i flussi sottili causati da perdite nei tubi.

Design ad ampio intervallo di misurazione: il contatore per acqua WPD raggiunge un rapporto di intervallo (valore R) estremamente elevato grazie alle alette ad ala a spirale di precisione e ad una struttura della camera di misurazione ottimizzata. Ciò significa che mantiene i limiti di precisione richiesti (tipicamente ± 2% o ± 5% secondo gli standard internazionali come ISO 4064) dal flusso iniziale estremamente basso (Qmin) fino al flusso continuo massimo (Qmax).

Questa funzionalità del contatore dell'acqua WPD è vitale per i servizi idrici che gestiscono l'acqua non generata (NRW), poiché può misurare con precisione flussi bassi che altrimenti verrebbero ignorati, migliorando così le entrate complessive e l'affidabilità dei dati.

Design strutturale robusto e durevole

Trattandosi di un contatore dell'acqua di grande diametro, la durabilità è fondamentale per garantire un funzionamento stabile a lungo termine.

Costruzione durevole: Ningbo Water Cube Instrument Technology Co., Ltd. ha anni di esperienza nella produzione di contatori dell'acqua e comprende il ruolo fondamentale della qualità dei materiali nella durata del prodotto. Il corpo del contatore per acqua ad ala a spirale orizzontale ad ampia gamma WPD è generalmente realizzato in ghisa o ferro duttile di alta qualità, offrendo un'eccellente resistenza alla pressione e alla corrosione. I componenti interni, in particolare l'ala a spirale e i cuscinetti soggetti a usura, utilizzano materiali compositi altamente resistenti all'usura e a basso attrito, estendendo efficacemente la durata di servizio del misuratore e riducendo la frequenza di manutenzione.

Convenienza e vantaggi dell'installazione orizzontale

Installazione orizzontale: il contatore dell'acqua WPD è progettato per l'installazione orizzontale, che non solo è conforme alla maggior parte dei codici di installazione dei sistemi di tubazioni, ma garantisce anche un flusso assiale stabile all'ingresso nella camera di misurazione. Il flusso stabile è la base per ottenere una misurazione del flusso d'acqua ad alta precisione. Il processo di installazione è relativamente semplice e facilmente compatibile con i sistemi di tubazioni esistenti.

Ruolo della progettazione delle ali a spirale nel miglioramento della precisione

Design ad ala a spirale: le alette ad ala a spirale del contatore per acqua ad ala a spirale orizzontale ad ampia gamma WPD differiscono dai contatori a girante standard; il loro design è più snello, avvicinandosi alla forma di una turbina. Questo design ottimizza l'angolo di impatto dell'acqua, riducendo la resistenza del fluido e aumentando la sensibilità rotazionale della girante a basse portate.

Sfruttando l'esperienza di Water Cube nella progettazione e sviluppo del prodotto e nella produzione di stampi, sono garantiti la precisione geometrica e l'equilibrio dinamico delle alette ad ala a spirale. Questa è la garanzia tecnica fondamentale per ottenere un'accuratezza eccellente nell'ampio intervallo di misurazione.

Efficienza riflessa in basse perdite di carico

Perdita di carico bassa: i contatori dell'acqua di grande diametro sono installati sulle condutture principali e un'eccessiva perdita di carico può causare un calo della pressione a monte, influenzando la stabilità del servizio di approvvigionamento idrico e l'esperienza dell'utente. La struttura interna aerodinamica e l'ala a spirale ottimizzata del contatore per acqua ad ala a spirale orizzontale ad ampio raggio WPD riducono al minimo la resistenza al flusso, consentendo al contatore di mantenere una perdita di pressione molto bassa anche quando si gestiscono portate elevate. Ciò non solo migliora l’efficienza energetica del sistema, ma garantisce anche una pressione dell’acqua stabile nella rete di condutture.

Potenziale di aggiornamento intelligente e accessori opzionali

Per adattarsi alla tendenza della gestione intelligente dell'acqua, il contatore dell'acqua WPD offre in genere una buona scalabilità.

Accessori opzionali: può integrare emettitori di impulsi, moduli M-Bus o LoRaWAN per consentire l'acquisizione e la trasmissione remota dei dati. Ciò consente al contatore per acqua ad ala spirale orizzontale ad ampio raggio WPD di integrarsi perfettamente nei moderni sistemi IoT di distribuzione dell'acqua municipale, consentendo il monitoraggio dell'acqua industriale e l'analisi dei dati in tempo reale. Inoltre, è possibile equipaggiare sensori per il monitoraggio della temperatura dell'acqua e della pressione del sistema in base alle esigenze dell'utente, fornendo dati operativi più completi.

Ampi campi di applicazione del contatore dell'acqua WPD

Il high precision, wide range, and excellent durability of the WPD Wide Range Horizontal Spiral Wing Water Meter make it an ideal choice for various water metering scenarios, especially in applications requiring the handling of large flows and complex flow regimes.

Misurazione dell'acqua residenziale

Sebbene il contatore dell'acqua WPD sia progettato principalmente per diametri di grandi dimensioni, il suo ruolo è cruciale sui tubi di ingresso principali di grandi condomini o complessi residenziali integrati.

Nella misurazione principale per abitazioni con più unità, il contatore dell'acqua ad ala a spirale orizzontale ad ampio raggio WPD cattura con precisione le enormi variazioni di flusso, dal consumo notturno estremamente basso (come ricariche di serbatoi, piccole perdite) all'utilizzo di punta diurno (come la balneazione simultanea).

Questa misurazione accurata del flusso d'acqua garantisce una fatturazione equa tra le società di gestione immobiliare e i fornitori di acqua e fornisce dati affidabili sul volume totale per l'assegnazione dei contatori secondari interni.

Misurazione dell'acqua commerciale

Negli ambienti commerciali come edifici adibiti ad uffici, centri commerciali, ospedali e alberghi, il consumo di acqua presenta ampie fluttuazioni e presenta picchi elevati.

Il WPD Water Meter can easily handle the momentary high Flow Rate impacts during periods like lunchtime or peak holiday traffic, while still maintaining sensitivity to low flows during off-hours.

Il stable and reliable WPD Wide Range Horizontal Spiral Wing Water Meter provided by Ningbo Water Cube Instrument Technology Co., Ltd. helps commercial customers achieve fine-tuned water expense management and energy auditing, assisting businesses in controlling operating costs.

Irrigazione agricola

L’agricoltura è un grande consumatore di risorse idriche e la misurazione precisa dell’acqua di irrigazione è un prerequisito per ottenere la conservazione dell’acqua e un’irrigazione efficiente.

Nei principali punti di presa d'acqua delle grandi aziende agricole e dei sistemi di irrigazione, il contatore dell'acqua WPD fornisce dati di misurazione affidabili. La sua struttura durevole può resistere a condizioni ambientali esterne difficili.

Il Wide Range characteristic of the WPD Wide Range Horizontal Spiral Wing Water Meter ensures that even when the irrigation pump station starts or stops, causing drastic flow changes, metering Accuracy is maintained, providing data support for developing scientific irrigation plans.

Monitoraggio delle acque industriali

Nei settori industriali come quello siderurgico, chimico, energetico e alimentare, il monitoraggio dell'acqua di processo è fondamentale, poiché è direttamente correlato alla qualità del prodotto e alla conformità ambientale.

Il WPD Water Meter is often used to monitor the total volume of cooling water, production water, and wastewater discharge. Its low Head Loss feature ensures minimal impact on high-flow process operations.

Integrando funzionalità di lettura remota (accessori opzionali), il contatore dell'acqua ad ala a spirale orizzontale ad ampio raggio WPD consente il monitoraggio dell'acqua industriale in tempo reale, aiutando le fabbriche a rilevare istantaneamente consumi anomali, eseguire il controllo dei processi e gestire le perdite.

Distribuzione idrica comunale

Questa è l'area di applicazione più critica per il contatore dell'acqua WPD. Nelle reti di distribuzione idrica urbana, svolge due funzioni principali:

Source Master Metering: Utilizzato all'uscita dell'impianto di trattamento delle acque o sulle principali condotte di approvvigionamento regionale per misurare con precisione il volume totale in ingresso nell'intera area di servizio.

Misurazione distrettuale (DMA): ai confini delle aree di misurazione distrettuale, le prestazioni ad ampio raggio del contatore dell'acqua ad ala a spirale orizzontale ad ampio raggio WPD sono essenziali per calcolare accuratamente il bilancio idrico DMA. Cattura in modo affidabile il flusso notturno minimo (MNF), un indicatore fondamentale per valutare le perdite nell'area.

Water Cube, con la sua esperienza professionale e la catena industriale completa nella produzione di contatori d'acqua di grande diametro, è impegnata a fornire soluzioni di misurazione che soddisfano i rigorosi standard di distribuzione idrica municipale. Il contatore per acqua ad ala a spirale orizzontale ad ampio raggio WPD di alta qualità dell'azienda aiuta i gestori delle città a migliorare l'efficienza e l'affidabilità dei loro sistemi di approvvigionamento idrico.

Spiegazione delle specifiche tecniche del contatore per acqua ad ala a spirale orizzontale ad ampia gamma WPD

Comprendere le specifiche tecniche del contatore per acqua ad ala a spirale orizzontale ad ampio raggio WPD è fondamentale per la corretta selezione, installazione e garanzia delle prestazioni. Questi parametri definiscono i limiti operativi del contatore e le prestazioni di misurazione.

Dimensioni disponibili, gamma di flusso e pressione nominale

Essendo un tipico rappresentante dei contatori dell'acqua di grande diametro, le specifiche del contatore dell'acqua WPD generalmente coprono la maggior parte delle dimensioni richieste per le applicazioni municipali e industriali.

Classe di precisione e definizione di ampio intervallo

La precisione della misurazione è il parametro fondamentale per valutare le prestazioni del contatore dell'acqua. La caratteristica ad ampio raggio del contatore per acqua ad ala a spirale orizzontale ad ampio raggio WPD è espressa attraverso il suo rapporto di portata (valore R).

Standard di misurazione: i contatori per acqua WPD sono generalmente conformi agli standard internazionali come ISO 4064 o la Direttiva europea sugli strumenti di misura (MID).

Classe di precisione: secondo gli standard, il contatore deve soddisfare diversi requisiti di precisione all'interno di due zone di flusso:

Tra Qmin e Qt (flusso transitorio): l'errore massimo ammissibile (MPE) è generalmente ± 5%.

Tra Qt e Qmax: l'errore massimo ammissibile (MPE) è generalmente ± 2%.

Rapporto di portata (R): R = Qmax / Qmin. I tradizionali contatori ad ala a spirale possono avere valori R inferiori, mentre il contatore dell'acqua ad ala a spirale orizzontale ad ampio raggio WPD è progettato per raggiungere valori R più elevati (ad esempio, R80, R100, R160 e superiori). Questo è un riflesso diretto del suo vantaggio Wide Range. Un valore R elevato significa che il misuratore mantiene un'elevata precisione su un intervallo più ampio di portate.

Parametro di perdita di carico

La perdita di carico è un parametro importante per valutare l'efficienza del misuratore. I contatori per acqua WPD di alta qualità sono progettati per ridurre al minimo la resistenza interna.

Requisiti di perdita di pressione: secondo gli standard, la perdita di carico causata dal contatore al flusso continuo Q3 (approssimativamente uguale a Qmax) dovrebbe essere inferiore a un valore specifico (ad esempio, 63 kPa o 100 kPa).

Il WPD Water Meter, through its streamlined internal structure and horizontal Spiral Wing design, effectively controls Head Loss, ensuring minimal impact on system Pressure during high Flow Rate operation.

Specifiche dei materiali e processo di produzione

Il long-term stability and reliability of the water meter depend on superior materials and manufacturing processes.

Materiale del corpo: utilizza in genere ghisa, ferro duttile o lega di bronzo che soddisfa gli standard di sicurezza dell'acqua potabile, garantendo una struttura durevole e resistenza alla corrosione.

Materiale dei componenti interni: le parti mobili come l'ala a spirale, i cuscinetti e gli ingranaggi devono utilizzare tecnopolimeri ad alte prestazioni e a basso attrito o acciaio inossidabile per resistere all'usura e all'accumulo di calcare, garantendo precisione di misurazione a lungo termine.

Ningbo Water Cube Instrument Technology Co., Ltd. è specializzata nella produzione di contatori d'acqua di grande diametro e comprende l'influenza critica di materiali e processi sul prodotto finale. L'azienda controlla rigorosamente i materiali e la precisione produttiva nella produzione degli stampi, nella lavorazione dello stampaggio a iniezione e nelle rigorose procedure di assemblaggio e verifica. È questa attenzione ai dettagli che consente al contatore per acqua ad ala spirale orizzontale ad ampio raggio WPD di mostrare prestazioni superiori nel soddisfare rigorose specifiche di temperatura, pressione e portata, soddisfacendo così il principio aziendale di "Qualità prima di tutto, reputazione prima di tutto".

Guida all'installazione del contatore dell'acqua WPD

L'installazione corretta è fondamentale per garantire la misurazione stabile e accurata a lungo termine del contatore per acqua ad ala a spirale orizzontale ad ampio raggio WPD. Un'installazione errata può portare a letture imprecise e ridurre la durata del misuratore. È obbligatoria la rigorosa osservanza dei requisiti di installazione del produttore e delle normative locali sulle tubazioni.

Preparazione del sito di installazione: garantire un ambiente di misurazione ideale

Prima di installare il contatore dell'acqua, è necessario effettuare una preparazione approfondita per eliminare i fattori che potrebbero influenzare la misurazione.

Determinare la posizione di installazione:

Il WPD Wide Range Horizontal Spiral Wing Water Meter must be installed in a location that is easily accessible for reading, maintenance, and inspection.

Assicurarsi che lo strumento sia protetto dal gelo, da forti vibrazioni o da impatti esterni.

Lunghezze di tubi diritti richieste: Per garantire un profilo di flusso regolare e non turbolento all'ingresso del contatore, è necessario lasciare una lunghezza sufficiente di tubo diritto a monte e a valle del contatore. Questo è un prerequisito chiave affinché il contatore dell'acqua WPD raggiunga la precisione progettata.

Lunghezza diritta a monte: in genere richiede non meno di 10 volte il diametro nominale (DN) del contatore (10D).

Lunghezza diritta a valle: in genere richiede non meno di 5 volte il diametro nominale (DN) del misuratore (5D).

*(Nota: eventuali valvole, gomiti o pompe devono essere posizionati il più lontano possibile dal misuratore.)*

Lavaggio dei tubi: Prima dell'installazione, la tubazione deve essere lavata accuratamente per rimuovere scorie di saldatura, sedimenti, pietre o altri detriti che potrebbero danneggiare la girante ad ala a spirale o bloccare il filtro.

Installazione degli accessori: Assicurarsi che le valvole di intercettazione necessarie (una prima e una dopo il contatore) e un filtro (solitamente installato a monte) siano già presenti nel sito di installazione per una facile manutenzione futura.

Procedura di installazione passo passo: garantire una corretta installazione

Il WPD Wide Range Horizontal Spiral Wing Water Meter is a horizontal meter with strict requirements regarding the installation direction.

Controlla la direzione: Controllare attentamente la freccia della direzione del flusso sulla custodia del contatore. Assicurarsi che la direzione di installazione del contatore sia perfettamente allineata con la direzione del flusso d'acqua all'interno del tubo.

Garantire la posizione a livello: Il WPD Water Meter must be installed horizontally, meaning the counter face should be facing up and parallel to the ground. Horizontal Installation is the basis for its designed performance.

Allinea connessioni: Allineare il misuratore allo spazio del tubo designato. Ningbo Water Cube Instrument Technology Co., Ltd. consiglia di utilizzare i connettori flangiati corretti. Assicurarsi che le facce di accoppiamento della flangia siano allineate e parallele per evitare di forzare la connessione, che potrebbe causare sollecitazioni o deformazioni al corpo del misuratore.

Installare le guarnizioni: Posizionare nuove e corrette guarnizioni di tenuta tra le due facce della flangia.

Stringere i bulloni: Stringere i bulloni della flangia gradualmente e simmetricamente. Non serrare completamente un bullone alla volta; serrare invece per fasi secondo uno schema simmetrico incrociato per garantire una distribuzione uniforme della pressione e una tenuta affidabile per evitare perdite.

Garantire una tenuta adeguata: prevenire perdite e bolle d'aria

Importanza della sigillatura: una corretta sigillatura è vitale per prevenire perdite esterne. Le perdite non solo causano la perdita di risorse idriche, ma possono anche compromettere l'ambiente di misurazione del contatore per acqua ad ala a spirale orizzontale ad ampio raggio WPD.

Spurgo dell'aria: dopo aver installato il contatore, aprire lentamente la valvola a monte, consentendo all'acqua di riempire lentamente il contatore e il tubo a valle per espellere l'aria e le bolle dalla tubazione. Un riempimento rapido può causare un momentaneo rallentamento della velocità dello strumento, compromettendone la durata. Lo spurgo completo dell'aria è un passo importante per ottenere una misurazione accurata del flusso d'acqua.

Controllo del funzionamento iniziale: controllare che tutti i punti di connessione non presentino segni di perdite. Dopo aver funzionato per un periodo, controllare nuovamente i bulloni della flangia per eventuali necessità di ulteriore serraggio.

Water Cube, in qualità di produttore professionale di contatori dell'acqua di grande diametro, garantisce che i suoi prodotti sono progettati per soddisfare rigorosi standard di installazione. Raccomandiamo vivamente agli installatori di fare riferimento al manuale di istruzioni dettagliato fornito con il prodotto durante l'installazione del contatore dell'acqua per garantire che il contatore dell'acqua ad ala a spirale orizzontale ad ampio raggio WPD raggiunga i vantaggi previsti di alta precisione e lunga durata.

Manutenzione e risoluzione dei problemi: garantire un funzionamento stabile a lungo termine del contatore dell'acqua WPD

Anche i misuratori di alta qualità come il contatore per acqua ad ala a spirale orizzontale ad ampio raggio WPD, con la loro struttura durevole, richiedono manutenzione e ispezione regolari per garantire che mantengano un'elevata precisione e prestazioni stabili a lungo termine.

Ispezione di routine: mantenimento delle condizioni ottimali del contatore dell'acqua WPD

Un'ispezione preventiva regolare è il modo più efficace per prevenire guasti ed errori di misurazione.

Ispezione visiva:

Condizione del contatore: Verificare che il vetro del bancone sia pulito e asciutto, senza appannamenti o danni. Assicurarsi che la lettura digitale sia leggibile.

Controllo delle perdite: Ispezionare il corpo del misuratore, i collegamenti a flangia e tutti gli accessori (come sensori di pressione o cavi di uscita a impulsi) per rilevare eventuali segni di gocciolamento o infiltrazione. Qualsiasi perdita può compromettere la precisione della misurazione del flusso d'acqua.

Controllo dell'aspetto esterno: Ispezionare il corpo del misuratore per eventuali danni esterni, corrosione, incrostazioni o segni di impatto esterno anomalo.

Controllo dello stato operativo:

Osservazione del flusso: Osservare se l'ala a spirale ruota agevolmente quando lo strumento è in funzione. A portate basse (ad esempio di notte), controllare se il misuratore risponde ancora per verificare le prestazioni ad ampio intervallo.

Controllo della pressione del sistema: Per i contatori d'acqua ad ala a spirale orizzontale ad ampia gamma WPD dotati di accessori per il monitoraggio della pressione, verificare regolarmente che la pressione del sistema rientri nei limiti massimi di pressione di esercizio.

Procedura di pulizia: rimozione delle impurità che influiscono sulla precisione

Sebbene i contatori per acqua WPD siano generalmente installati con un filtro a monte, le impurità fini possono comunque accumularsi nel tempo e influenzare la precisione del dosaggio.

Pulizia del filtro: Controllare e pulire regolarmente il filtro installato a monte del contatore. Rimuovere i sedimenti, le incrostazioni o i corpi estranei accumulati per evitare che causino un aumento della perdita di carico e una velocità del flusso instabile.

Pulizia del misuratore interno (procedura professionale): Se si sospetta che l'ala a spirale interna o il meccanismo di dosaggio siano inceppati o contaminati da detriti, il personale qualificato deve chiudere le valvole, scaricare la pressione della tubazione e smontare il misuratore per l'ispezione e la pulizia. Ningbo Water Cube Instrument Technology Co., Ltd. consiglia agli utenti di cercare servizi professionali di manutenzione del contatore dell'acqua per evitare di danneggiare i componenti interni di precisione.

Risoluzione dei problemi: risoluzione dei problemi comuni (risoluzione dei problemi del contatore dell'acqua)

Ningbo Water Cube Instrument Technology Co., Ltd. mantiene solide procedure di assemblaggio e verifica per garantire che il contatore per acqua ad ala a spirale orizzontale ad ampio raggio WPD che lascia la fabbrica abbia un'affidabilità estremamente elevata. Tuttavia, incoraggiamo gli utenti a rispettare rigorosamente le specifiche di installazione e manutenzione. Grazie all'esperienza del suo team di esperti, l'azienda fornisce consulenza professionale per la risoluzione dei problemi dei contatori dell'acqua e supporto tecnico per adempiere al proprio impegno verso "La qualità prima di tutto, la reputazione prima di tutto", garantendo che il prodotto serva l'utente in modo accurato a lungo termine.

Vantaggi comparativi: contatore dell'acqua WPD rispetto ad altre tecnologie di misurazione

Il WPD Wide Range Horizontal Spiral Wing Water Meter holds unique advantages in the field of large-diameter, high-flow metering. A comparison with other mainstream meter types on the market clarifies the application value and technical positioning of the WPD Water Meter, especially where there is a combined requirement for cost, reliability, and Wide Range performance.

Contatore dell'acqua WPD e contatori a spostamento positivo

I misuratori a spostamento positivo (come i misuratori a pistone o a pistone rotante) misurano isolando e contando con precisione il volume del fluido, generalmente utilizzati per applicazioni residenziali di piccolo diametro e a basso flusso, offrendo un'eccellente precisione a basso flusso.

Il advantage of the WPD Water Meter lies in its capacity to handle large flows and its extremely low Head Loss, making it an ideal choice for municipal main pipelines and industrial supply, areas where positive displacement meters cannot be used.

Contatore dell'acqua WPD e contatori dell'acqua a ultrasuoni

I contatori per acqua ad ultrasuoni sono strumenti di misurazione moderni e ad alta tecnologia che misurano la portata trasmettendo segnali ultrasonici attraverso l'acqua, senza parti in movimento.

Il WPD Wide Range Horizontal Spiral Wing Water Meter performs better in terms of cost-effectiveness and reliability in harsh water quality environments. Ningbo Water Cube Instrument Technology Co., Ltd., leveraging its complete industrial chain and focus on mechanical manufacturing of large-diameter water meters, can offer high-quality, long-life WPD Water Meters at a more competitive cost.

Contatore dell'acqua WPD e contatori dell'acqua elettromagnetici

I misuratori elettromagnetici utilizzano la legge di Faraday sull'induzione elettromagnetica per misurare il flusso di liquidi conduttivi, inoltre sono privi di parti in movimento e hanno una perdita di carico estremamente bassa.

Il advantage of the WPD Wide Range Horizontal Spiral Wing Water Meter lies in its broad applicability (no conductivity requirement) and lower investment cost, making it a reliable alternative for many Municipal Water Distribution projects. In summary, the WPD Wide Range Horizontal Spiral Wing Water Meter successfully achieves an excellent balance between the three key factors: High Flow, Low Head Loss, and Wide Range. Water Cube utilizes the latest technology and accumulated experience, ensuring in the design and assembly and verification process that the WPD Water Meter maximizes these advantages, earning the favor of a wide range of customers. The company welcomes industry colleagues to visit and provide guidance to jointly advance metering technology.

Domande frequenti

Come determinare la dimensione corretta del contatore dell'acqua ad ala a spirale orizzontale ad ampio raggio WPD?

La selezione del diametro nominale (DN) corretto è fondamentale. Il dimensionamento si basa principalmente sui seguenti fattori:

Portata continua massima (Qmax): Il Qmax of the meter must be greater than or equal to the system's anticipated maximum Flow Rate.

Flusso normale (Qn): Assicurarsi che il flusso al quale il sistema funziona per la maggior parte del tempo rientri nell'intervallo operativo ottimale del misuratore (tipicamente tra Qt e Qmax).

Perdita di carico: Selezionare un diametro in grado di mantenere una bassa perdita di carico alla portata prevista, in base ai severi requisiti del sistema per la perdita di pressione.

Ningbo Water Cube Instrument Technology Co., Ltd. consiglia ai clienti di fornire parametri operativi dettagliati del sistema durante il processo di selezione in modo che gli esperti tecnici dell'azienda possano consigliare il modello più adatto in base alle specifiche tecniche dettagliate del contatore per acqua ad ala a spirale orizzontale ad ampio raggio WPD, garantendone la precisione e l'efficienza operativa a lungo termine.

Qual è la vita utile tipica di un contatore dell'acqua WPD?

Il lifespan of a WPD Wide Range Horizontal Spiral Wing Water Meter primarily depends on its Durable Construction, manufacturing quality, and operating environment.

Qualità di produzione: i contatori d'acqua WPD di alta qualità prodotti da Water Cube, attraverso le loro rigorose procedure di produzione di stampi, assemblaggio e verifica, garantiscono la durata e la stabilità dei componenti interni, in particolare l'ala a spirale.

Durata prevista: In normali intervalli di pressione e temperatura di esercizio e con un'adeguata manutenzione del contatore dell'acqua, il contatore dell'acqua WPD può in genere funzionare in modo sicuro e stabile per 10-15 anni o anche di più.

Il contatore dell'acqua ad ala a spirale orizzontale ad ampio raggio WPD richiede una calibrazione periodica?

SÌ. Qualsiasi dispositivo di misurazione meccanico subirà una variazione della precisione nel tempo a causa dell'usura.

Requisiti legali: A seconda delle normative metrologiche locali e nazionali, il contatore dell'acqua WPD è soggetto a cicli di verifica obbligatori (di solito ogni pochi anni).

Garanzia delle prestazioni: Anche senza requisiti obbligatori, il controllo periodico della calibrazione (ad esempio ogni 5 anni) del contatore dell'acqua WPD garantisce che le sue prestazioni di misurazione ad ampio raggio continuino a soddisfare l'elevato standard di precisione di ± 2%, che è particolarmente importante per la distribuzione idrica municipale e la fatturazione commerciale.

Come si può implementare la lettura remota per il contatore dell'acqua WPD?

Il WPD Wide Range Horizontal Spiral Wing Water Meter offers excellent intelligent expandability:

Uscita a impulsi: La maggior parte dei contatori d'acqua WPD possono essere opzionalmente dotati di un emettitore di impulsi per convertire la rotazione meccanica in segnali di impulsi elettrici.

Moduli intelligenti: Ilse pulse signals can be connected to remote data acquisition modules (such as M-Bus, LoRa, or GPRS modules) to enable remote meter reading and real-time Industrial Water Monitoring.

Water Cube, durante la fase di progettazione e sviluppo del prodotto sia per i movimenti dei contatori che per i contatori finiti, considera pienamente la necessità di un'integrazione intelligente, garantendo ai clienti la possibilità di integrare facilmente il contatore dell'acqua WPD nei moderni sistemi AMI/AMR (Advanced Metering Infrastructure/Reading).

Il contatore per acqua ad ala a spirale orizzontale ad ampio raggio WPD è adatto per applicazioni con acqua calda?

Il maximum applicable Temperature for standard cold water WPD Wide Range Horizontal Spiral Wing Water Meters is typically 50°C.

Personalizzazione dell'acqua calda: Per applicazioni con acqua calda superiore a 50°C (ad esempio, acqua di circolazione industriale o teleriscaldamento), è necessario utilizzare un contatore dell'acqua WPD per acqua calda appositamente progettato.

I contatori per acqua calda utilizzano materiali speciali resistenti alle alte temperature per i componenti interni e le guarnizioni per garantire stabilità strutturale e precisione di misurazione in ambienti ad alta temperatura. I clienti devono comunicare chiaramente il requisito massimo di temperatura dell'acqua a Ningbo Water Cube Instrument Technology Co., Ltd. al momento dell'ordine.
