In che modo il design meccanico del contatore dell'acqua fotoelettrico a lettura diretta ad ala verticale staccabile ad alta precisione garantisce precisione e facilità di manutenzione?
Il principio progettuale fondamentale di questo misuratore è incentrato sul raggiungimento e il mantenimento di un'eccezionale precisione di misurazione nelle condizioni altamente variabili incontrate nelle condotte di approvvigionamento idrico industriale e commerciale, nonché nella gestione delle aree di misurazione distrettuale. Ciò è ottenuto grazie alla sinergia del suo esclusivo meccanismo di flusso verticale, al rilevamento del flusso completo e alla protezione avanzata dei componenti.
Prestazioni dell'ala della vite verticale e rilevamento del flusso completo
Il meccanismo ad ala a vite verticale differisce sostanzialmente dai tradizionali contatori orizzontali. Orientando l'elemento di misurazione verticalmente, il misuratore è eccezionalmente adatto a gestire i vari profili di flusso presenti nei tubi più grandi. L'ala della vite è progettata per essere altamente sensibile al movimento del fluido, offrendo una rotazione lineare anche a portate estremamente basse.
Questa sensibilità è massimizzata attraverso l'implementazione della tecnologia di rilevamento del flusso completo. Il rilevamento del flusso completo significa che il misuratore è progettato in modo tale che praticamente l'intera area della sezione trasversale del tubo sia monitorata per il flusso, garantendo che vengano registrati anche i più piccoli movimenti dell'acqua. Questa tecnologia garantisce che la misurazione ad alta precisione venga mantenuta non solo nei periodi di picco di utilizzo, ma in modo critico, durante i periodi di prelievo d'acqua minimo. La misurazione accurata del flusso basso è essenziale per identificare piccole perdite o consumi non autorizzati, che sono i componenti principali dell'acqua non generata.
Le grandi dimensioni, da DN40 a DN200, servono tipicamente utenze industriali o arterie di distribuzione primaria dove le fluttuazioni del flusso sono comuni ed estreme. La capacità di questo misuratore di funzionare efficacemente in un vasto intervallo di velocità del flusso è incarnata dal suo Rapporto ad ampio raggio . Un ampio rapporto di portata significa che il misuratore può misurare con precisione l'acqua da un piccolo rivolo a un flusso completo, rendendolo adatto per occasioni con grandi fluttuazioni di flusso e soddisfacendo le diverse esigenze di consumo di acqua delle infrastrutture moderne. Questa versatilità elimina la necessità di più tipi o dimensioni di misuratori all'interno di una singola applicazione, semplificando l'inventario e la messa in servizio. La stabilità intrinseca dell'ala della vite verticale garantisce che il misuratore possa resistere a queste variazioni di flusso senza sacrificare la calibrazione o subire un'usura meccanica accelerata. L’ingegneria di precisione dei componenti interni garantisce che questo elevato livello di precisione sia mantenuto per tutta la vita operativa del misuratore.
Tecnologia senza magneti e design anti-interferenza
L'impegno per la sicurezza dei dati e l'integrità metrologica è sottolineato da due caratteristiche chiave di progettazione protettiva: Tecnologia di rilevamento senza magnete e il robusto design anti-interferenza.
L'uso di Tecnologia di rilevamento senza magnete è una risposta diretta a una sfida persistente nella misurazione: l'interferenza magnetica esterna. I contatori d'acqua di vecchia generazione spesso si affidano all'accoppiamento magnetico per trasmettere la rotazione dell'elemento di misura interno al registro esterno. Questa dipendenza li rende vulnerabili ai magneti esterni, che possono essere utilizzati illegalmente per rallentare o interrompere la registrazione del contatore. Adottando la tecnologia senza magneti, questo contatore dell'acqua avanzato elimina completamente questa vulnerabilità, garantendo che l'accuratezza e la veridicità dei dati di misurazione siano protetti da manipolazioni fraudolente. Il contatore rimane altamente sensibile al flusso d'acqua pur essendo completamente inerte ai campi magnetici esterni, un requisito fondamentale per garantire le entrate dei servizi pubblici e mantenere pratiche di regolamento del commercio equo.
Il design anti-interferenza include uno schermo filtrante integrato in acciaio inossidabile. Questa caratteristica è fondamentale per mantenere la stabilità e l’affidabilità a lungo termine del meccanismo interno. La qualità dell’acqua domestica, sebbene generalmente potabile, spesso contiene particolato fine, sedimenti e piccoli detriti. Con il passare del tempo, queste particelle possono causare abrasione agli ingranaggi di alta precisione, ai cuscinetti e ai bordi dell'ala della vite, provocando una deriva della misurazione o un grippaggio totale. Lo schermo filtrante integrato in acciaio inossidabile filtra efficacemente questi potenziali contaminanti, garantendo che il meccanismo ad ala della vite rimanga pulito e funzioni senza intoppi. Questa adattabilità alla qualità dell'acqua domestica garantisce un funzionamento stabile a lungo termine, riducendo significativamente la probabilità di guasti sul campo e minimizzando le relative chiamate di manutenzione. La struttura del filtro è robusta e resistente alla corrosione, mantenendo la sua funzione protettiva per molti anni di servizio continuo.
Struttura rimovibile per un servizio semplificato

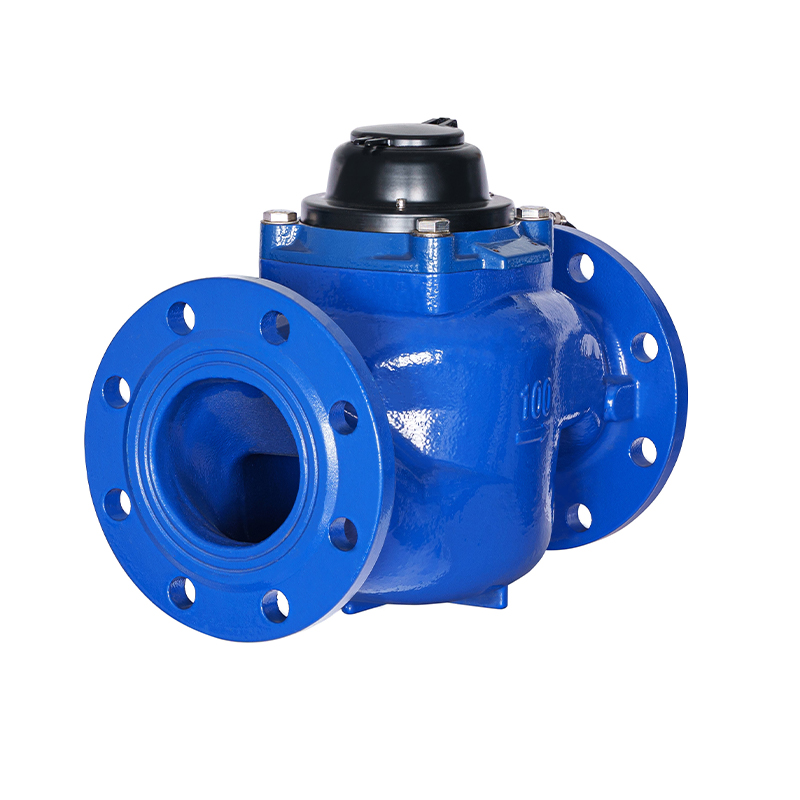

L'efficienza di manutenzione a lungo termine del Contatore per acqua fotoelettrico a lettura diretta staccabile con ala verticale ad alta precisione è garantito dalla sua innovazione Struttura smontabile . Questa caratteristica di progettazione estende significativamente la durata di servizio del misuratore e riduce drasticamente la manodopera e la complessità legate alla riparazione o alla calibrazione.
Nei contatori tradizionali non rimovibili, qualsiasi esigenza di riparazione, come un malfunzionamento del registro o un guasto di un componente interno, richiede la rimozione completa dell'intero corpo del contatore dalla tubazione. Ciò di solito comporta l'isolamento della sezione del tubo, il drenaggio dell'acqua e lo scollegamento di connessioni flangiate di grandi dimensioni, un processo che richiede tempo ed è altamente distruttivo.
Grazie alla struttura rimovibile, il corpo principale del contatore rimane permanentemente installato all'interno della tubazione di approvvigionamento idrico. L'elemento di misurazione centrale e il registro, le due parti che più probabilmente richiedono manutenzione o calibrazione, sono integrati in una cartuccia di movimento integrata che può essere facilmente estratta. Ciò facilita la manutenzione e la calibrazione perché l'intero movimento meccanico può essere estratto come una singola unità senza disturbare i collegamenti dei tubi. Il processo può essere completato rapidamente da un tecnico, consentendo la rapida sostituzione di un movimento difettoso con un ricambio appena calibrato. Questo meccanismo supporta un efficiente ciclo di riparazione in officina in cui i movimenti rimossi possono essere sottoposti a manutenzione e immagazzinati per una futura ridistribuzione, estendendo così la vita utile totale del contatore e massimizzando l'efficienza del capitale. La facilità di accesso garantisce che i controlli di calibrazione, obbligatori per legge in molte giurisdizioni, possano essere eseguiti con un'interruzione minima del servizio idrico.
Quali caratteristiche intelligenti del contatore per acqua fotoelettrico a lettura diretta ad ala verticale staccabile ad alta precisione consentono una gestione intelligente?
L'utilità di un contatore dell'acqua ad alte prestazioni nel ventunesimo secolo va ben oltre la sua precisione meccanica; è ugualmente definito dalla sua capacità di comunicare e integrarsi perfettamente all'interno di una rete intelligente. Il Contatore per acqua fotoelettrico a lettura diretta staccabile con ala verticale ad alta precisione è progettato con funzioni intelligenti che lo rendono la scelta ideale per la moderna misurazione dell'acqua, fornendo dati chiari e consentendo una gestione remota completa.
Lettura diretta dei dati per una chiarezza indiscutibile

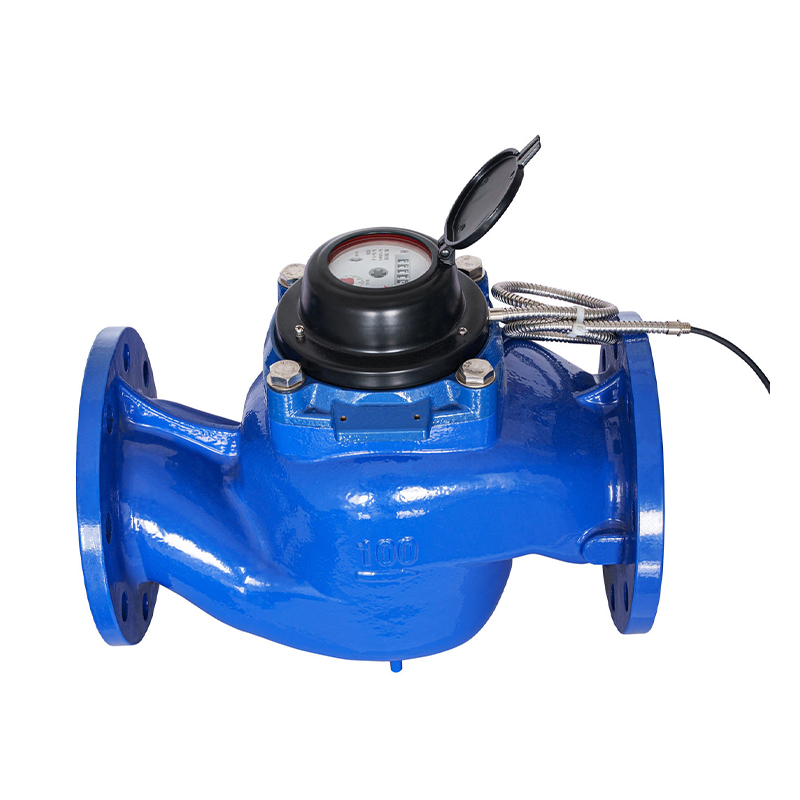

Una caratteristica cruciale per mantenere la trasparenza della fatturazione e ridurre al minimo le controversie è la capacità del contatore di fornire una lettura diretta dei dati. Il misuratore offre un contatore a lettura diretta fotoelettrica opzionale o un contatore a lettura diretta passiva.
Il concetto di lettura diretta, soprattutto tramite tecnologia fotoelettrica, è fondamentale perché cattura l'esatto stato numerico del registro meccanico al momento della lettura. A differenza dei misuratori che contano gli impulsi, che deducono il volume totale in base agli impulsi di rotazione e possono soffrire di errori dovuti alla perdita di segnale o alle interferenze, il metodo di lettura diretta fornisce una copia esatta, chiara e accurata dell’attuale totalizzatore meccanico del misuratore.
Lettura diretta fotoelettrica: Questo metodo avanzato utilizza sensori ottici per leggere la posizione delle ruote numeriche fisiche del registro. Ciò garantisce che la lettura elettronica sia perfettamente sincronizzata con il display meccanico. Fornisce dati ad alta risoluzione e conferma dati chiari e accurati, essenziali per la liquidazione commerciale di utenti industriali e commerciali in cui l'accuratezza della fatturazione è fondamentale.
Lettura diretta passiva: Questa è un'altra alternativa che raggiunge un obiettivo simile, fornendo una lettura altamente affidabile e a prova di manomissione del volume effettivo accumulato. Entrambe le opzioni eliminano la necessità di letture manuali soggette a errori e garantiscono che i dati trasmessi elettronicamente siano verificabili e indiscutibili, rafforzando così la fiducia tra il servizio di pubblica utilità e il consumatore. Il design integrato presenta una struttura compatta, che facilita l'installazione nell'intervallo di dimensioni richieste da DN40 a DN200 e garantisce che i componenti di lettura ottica siano protetti dai danni ambientali.
Integrazione perfetta attraverso molteplici metodi di comunicazione
Affinché un contatore dell’acqua sia efficace in una moderna rete intelligente, la sua flessibilità di comunicazione è fondamentale. Questo contatore supporta una varietà di protocolli di comunicazione, consentendo ai servizi pubblici di scegliere il metodo di trasmissione più adatto alle loro infrastrutture esistenti e alle esigenze geografiche. Questa versatilità è il motore dietro Trasmissione dati remota .
Connettività cablata: Lo strumento supporta la comunicazione RS485, un protocollo di comunicazione seriale robusto e standardizzato. RS485 è altamente affidabile per le reti cablate a media distanza, rendendolo ideale per ambienti commerciali o industriali densi in cui i contatori sono raggruppati uno vicino all'altro. Garantisce un'acquisizione dati affidabile e ad alta velocità con una latenza minima, supportando applicazioni di monitoraggio in tempo reale.
Connettività wireless ad ampia area:
Per aree geografiche vaste o installazioni sparse, il contatore integra tecnologie wireless avanzate:
Internet delle cose a banda stretta: L'Internet delle cose a banda stretta è una tecnologia di rete geografica a bassa potenza progettata specificamente per la misurazione intelligente. Offre un'eccellente penetrazione in ambienti difficili, come scantinati o caveau sotterranei, e consuma pochissima energia, garantendo una durata della batteria del modulo di comunicazione eccezionalmente lunga. Trasmette i dati in modo efficiente ed economico, rendendolo una soluzione economicamente vantaggiosa per l'implementazione diffusa dei contatori.
Tecnologia wireless di quarta generazione: L'integrazione della funzionalità 4G consente al contatore di comunicare direttamente su reti cellulari stabilite. Ciò offre una maggiore larghezza di banda e una copertura onnipresente, consentendo frequenti trasmissioni di dati e la segnalazione immediata di allarmi o eventi critici, il che è particolarmente utile per i contatori in posizioni remote o quelli utilizzati per il monitoraggio della rete.
Questi molteplici metodi di comunicazione consentono Trasmissione dati remota , consentendo al contatore di inviare dati di consumo, allarmi e aggiornamenti di stato direttamente alla piattaforma di gestione centrale dell'azienda. Ciò elimina la necessità di visite sul campo costose e dispendiose in termini di tempo per la lettura dei contatori, migliora la frequenza di raccolta dei dati e fornisce i dati in tempo reale necessari per programmi analitici avanzati.
Applicazione versatile nella moderna gestione dell'acqua
Le prestazioni superiori e le funzioni intelligenti del Contatore per acqua fotoelettrico a lettura diretta staccabile con ala verticale ad alta precisione posizionarlo come componente fondamentale per varie moderne applicazioni di gestione dell'acqua.
Regolamento commerciale e garanzia dei ricavi: Data la sua elevata precisione di misurazione, l'integrità senza magneti e la capacità di lettura diretta, il misuratore è perfettamente adatto per l'uso negli insediamenti commerciali di utenti industriali e commerciali. Letture accurate e innegabili sono essenziali per una fatturazione equa e per garantire il flusso di entrate del servizio di pubblica utilità. L'ampio intervallo di capacità del misuratore, da DN40 a DN200, si rivolge specificamente a questi conti ad alto consumo e ad alto valore.
Gestione Aree di Distrettualizzazione: Il contatore è uno strumento indispensabile per la gestione del Distrettualismo d'Area o del DMA. In un DMA, contatori di grandi dimensioni come questo sono strategicamente posizionati ai confini di zone più piccole e definite all'interno della rete di distribuzione. Misurando accuratamente l'acqua totale immessa in un DMA e confrontandola con la somma dei consumi registrati da tutti i contatori più piccoli all'interno di quell'area, i gestori dei servizi possono calcolare l'acqua non generata per quella zona. La capacità di effettuare misurazioni accurate a basse portate è fondamentale in questo caso, poiché piccole perdite continue che contribuiscono a non generare entrate sono spesso le prime cose identificate dal rilevamento ad alta precisione delle basse portate. La capacità di trasmissione remota dei dati garantisce che questi dati essenziali sui confini vengano raccolti frequentemente, consentendo un intervento tempestivo e la riparazione delle perdite di rete, che è l'obiettivo principale di un'efficace gestione DMA.
I vantaggi combinati di misurazione meccanica ad alta precisione, solida protezione contro le interferenze, una struttura di manutenzione semplificata e capacità di comunicazione avanzate rendono questo contatore dell'acqua la scelta ideale per la moderna misurazione dell'acqua che enfatizza l'efficienza, la precisione e il funzionamento della rete intelligente.
